HugeGraph-Hubble Quick Start

1 HugeGraph-Hubble 概述

⚠️ 安全提醒：Hubble 监听的是明文 HTTP 端口，请勿将其暴露在公网或不受信任的网络中；应在其前面终结 HTTPS，并使用 IP/端口白名单限制访问。Hubble 自身不保存账号库：当所连接的 HugeGraph Server 开启了鉴权时，Hubble 会显示登录页并把凭据转发给 Server；当 Server 允许匿名访问时，则没有登录环节，账号相关页面也会隐藏。

版本说明：本页对应 hugegraph-toolchain master。下文标注了依赖较新 Server、PD 或 Store 版本的功能，这些功能在旧版 Server 上不可用。

测试指南：如需在本地运行 Hubble 测试，请参考 工具链本地测试指南

HugeGraph-Hubble 是 HugeGraph 的 Web 管理界面。它连接到一个 HugeGraph Server（直连，或在分布式集群中通过 PD 发现），管理图空间（GraphSpace）、图和 Schema，导入数据，执行 Gremlin 与 Cypher 查询以及内置图算法，并将结果图形化展示。

平台主要包括以下模块：

图概览

图概览列出图空间（PD 模式）和图，可以创建、克隆和清空图，加载 Demo 图，打开包含统计信息与 Schema 的图详情页，并跳转到查询工作台。

元数据建模

元数据建模用于管理单个图的 PropertyKey、VertexLabel、EdgeLabel 和 IndexLabel，提供列表与图两种视图。Schema 模板按图空间保存可复用的 Groovy Schema，可在创建图时直接套用。

数据导入

数据导入页面适合小规模试用。大批量或生产导入请使用 HugeGraph Loader。

数据源支持 FILE、HDFS、JDBC 和 KAFKA 四种类型。导入任务分四步配置，可以执行一次、按 cron 周期执行，或对 Kafka 源持续实时执行。

图查询

图查询可以按立即查询或异步任务两种模式执行 Gremlin 与 Cypher 语句，并以图（2D 或 3D）、表格或 JSON 展示结果，同时保存执行记录与收藏语句。

内置图算法

内置图算法为 Server 的 OLTP traverser 接口（交互式探索）以及 OLAP 任务（通过 HugeGraph Computer 或 Vermeer 进行集群批量计算）提供参数表单。

异步任务

异步任务列出后台任务，包括 Gremlin 与 Cypher 任务、算法任务、删除元数据、创建与重建索引、Vermeer 图加载与图计算任务，并支持查看详情、取消和删除。

系统与运维

系统与运维包含个人中心、带图空间权限预设的账号管理，以及 PD 模式下的集群概览与节点详情。

1.1 版本兼容性

Hubble 会自动探测所连接 Server 的鉴权模式与能力，自身没有单独的鉴权开关。支持的组合如下：

分布式集群中请使用版本号一致的 Server、PD 和 Store。

2 部署

有三种方式可以部署hugegraph-hubble

• 使用 docker (便于测试)
• 下载 toolchain 二进制包
• 源码编译

Hubble 运行在 Java 11 上：后端以 java.version=11 编译，Docker 镜像基于 eclipse-temurin:11-jre。bin/start-hubble.sh 只检查 PATH 中是否存在 java，因此请自行确认选用的是正确的 JDK。

2.1 使用 Docker (便于测试)

特别注意：Hubble 已不再在页面上填写 Server 的主机名和端口。Server 地址来自 conf/hugegraph-hubble.properties：pd.enabled=false 时使用 server.direct_url，pd.enabled=true 时通过 pd.peers 由 PD 发现。容器内的 127.0.0.1 指向 hubble 容器自身，因此打包默认值 server.direct_url=http://127.0.0.1:8080 无法访问到另一个容器里的 Server。

若 hubble 和 server 在同一 docker 网络下，推荐直接使用container_name (如下例的 server) 作为主机名。或者也可以使用 宿主机 IP 作为主机名，此时端口号为宿主机给 server 配置的端口

镜像会把打包产物复制到 /hubble，把 /hubble/conf/hugegraph-hubble.properties 中的 server.host 改写为 0.0.0.0、清空 dashboard.address，暴露 8088 端口，并以 ./bin/start-hubble.sh -f 前台方式启动。

先准备一份指向你的 Server、并让容器监听所有网卡的 hugegraph-hubble.properties：

server.host=0.0.0.0
server.port=8088
pd.enabled=false
server.direct_url=http://server:8080

然后把该文件挂载覆盖打包配置来启动 hubble：

docker run -itd --name=hubble -p 8088:8088 \
  -v "$PWD/hugegraph-hubble.properties:/hubble/conf/hugegraph-hubble.properties" \
  hugegraph/hubble:1.7.0

或者使用 docker-compose 启动 hubble，另外如果 hubble 和 server 在同一个 docker 网络下，可以使用 server 的 container_name 进行访问，而不需要宿主机的 ip

使用docker-compose up -d，docker-compose.yml如下：

version: '3'
services:
  server:
    image: hugegraph/hugegraph:1.7.0
    container_name: server
    environment:
      - PASSWORD=xxx
    ports:
      - 8080:8080

  hubble:
    image: hugegraph/hubble:1.7.0
    container_name: hubble
    ports:
      - 8088:8088
    volumes:
      - ./hugegraph-hubble.properties:/hubble/conf/hugegraph-hubble.properties

注意：

1. hugegraph-hubble 的 docker 镜像是一个便捷发布版本，用于快速测试试用 hubble，并非ASF 官方发布物料包的方式。你可以从 ASF Release Distribution Policy 中得到更多细节。

2. 生产环境推荐使用 release tag(如 1.7.0) 稳定版。使用 latest tag 默认对应 master 最新代码。

2.2 下载 toolchain 二进制包

hubble项目在toolchain项目中，首先下载toolchain的 tar 包

export VERSION=1.7.0
export ARCHIVE="apache-hugegraph-toolchain-incubating-${VERSION}"
wget "https://downloads.apache.org/hugegraph/${VERSION}/${ARCHIVE}.tar.gz"
tar -xvf "${ARCHIVE}.tar.gz"
cd "${ARCHIVE}/apache-hugegraph-hubble-incubating-${VERSION}"

先修改 conf/hugegraph-hubble.properties，把 Server 地址配置正确，然后运行hubble

bin/start-hubble.sh

start-hubble.sh 支持以下参数：

脚本以 -Xms512m -Dfile.encoding=UTF-8 -Dhubble.home.path=<安装目录> 启动 JVM，把 PID 写入 bin/pid，日志输出到 logs/hugegraph-hubble.log，并最多等待 30 秒直到 http://<server.host>:<server.port>/about 有响应后才返回。

打包默认值为 server.host=localhost，即在修改之前只接受本机回环访问。启动完成后访问 http://<host>:8088。

停止服务时执行 bin/stop-hubble.sh：它先发送 SIGTERM，让关闭钩子暂停正在运行的导入任务并干净地关闭内置 H2 数据库；只有在 STOP_TIMEOUT 秒（环境变量，默认 30）后进程仍然存活时，才会升级为 SIGKILL。

2.3 源码编译

Hubble 的构建由 hugegraph-hubble/hubble-dist/pom.xml 中的 frontend-maven-plugin 安装 Node.js v18.20.8 和 Yarn v1.22.21，无需预先安装这两个工具。此外需要 JDK 11 和 Maven。

下载 toolchain 源码包

git clone https://github.com/apache/hugegraph-toolchain.git

编译hubble, 它依赖 loader 和 client, 编译时需提前构建这些依赖 (后续可跳)

cd hugegraph-toolchain
python -m pip install -r hugegraph-hubble/hubble-dist/assembly/travis/requirements.txt
mvn install -pl hugegraph-client,hugegraph-loader -am -Dmaven.javadoc.skip=true -DskipTests -ntp

cd hugegraph-hubble
mvn -e package -Dmaven.javadoc.skip=true -Dmaven.test.skip=true -ntp
cd apache-hugegraph-hubble-*

启动hubble

bin/start-hubble.sh -d

前端开发时可在 hubble-fe 目录下执行 yarn dev。后端 POM 未配置 spring-boot:run，请改为从 hubble-be/target/classes 启动 org.apache.hugegraph.HugeGraphHubble，并用 -Dhubble.home.path 指向一个可写目录。

3 平台使用流程

首页把各模块归纳为三条主线：图概览、图导入和图查询，同时显示当前运行在 PD / 集群模式还是 non-PD 单机模式。平台的模块使用流程如下：

4 平台使用说明

4.1 图管理

在 PD 模式下，【图空间管理】列出集群中的所有图空间，并可创建或编辑图空间，包括别名、可选的 Kubernetes 命名空间与计算任务，以及资源上限。在 non-PD 单机模式下只有一个名为 DEFAULT 的图空间，图空间列表会被跳过。

4.1.1 图创建

图管理模块下，点击【新建图】，填写图名称、可选的别名、可选的 Schema 模板和示例数据。图名称在其所属图空间内唯一，创建后不可修改。

创建图填写内容如下：

注意：Server 连接不在此页面配置，而是来自 conf/hugegraph-hubble.properties，通过 server.direct_url 或 PD 发现获得，Docker 下的主机名规则见 2.1 节。只有当所连接的 Server 提供建图能力（REST API 0.67 及以上）时才会显示新建图入口，旧版 Server 上图列表为只读。

4.1.2 图访问

实现图空间的信息访问，进入后，可进行图的多维查询分析、元数据管理、数据导入、算法分析等操作。【进入图分析平台】打开查询工作台，【元数据配置】打开 Schema 页面，图详情页展示顶点/边统计信息和 Schema。

4.1.3 图管理

1. 图列表提供卡片视图和列表视图，搜索按图名称匹配。
2. 单图操作包括：查看 schema（可【导出 Groovy Schema】）、元数据配置、克隆图（仅 Schema，或 Schema 与数据）、清空 Schema 与数据、删除，以及 PD 模式下的设为默认。
3. 【示例数据与资源】可在当前图中构建 Demo 图：红楼梦 Demo 图、人物与软件 Demo 图、迷你电影 Rank Demo。这些 Demo 只补齐缺失的 Schema 和元素，不会清空已有数据。

4.2 元数据建模（列表 + 图模式）

4.2.1 模块入口

从图列表进入【元数据配置】，或直接访问图的元数据页面 /graphspace/<graphspace>/graph/<graph>/meta。页面包含属性、顶点类型、边类型、顶点索引、边索引五个标签页，并可在列表视图和图视图之间切换。

4.2.2 属性类型

4.2.2.1 创建

1. 填写或选择属性名称、数据类型、基数，完成属性的创建。
2. 创建的属性可作为顶点类型和边类型的属性。

列表模式：

图模式：

4.2.2.2 管理

1. 在属性列表中可进行单条删除或批量删除操作，已被顶点类型或边类型使用的属性无法删除。
2. 删除元数据会以异步任务方式执行，可在异步任务中查看进度。

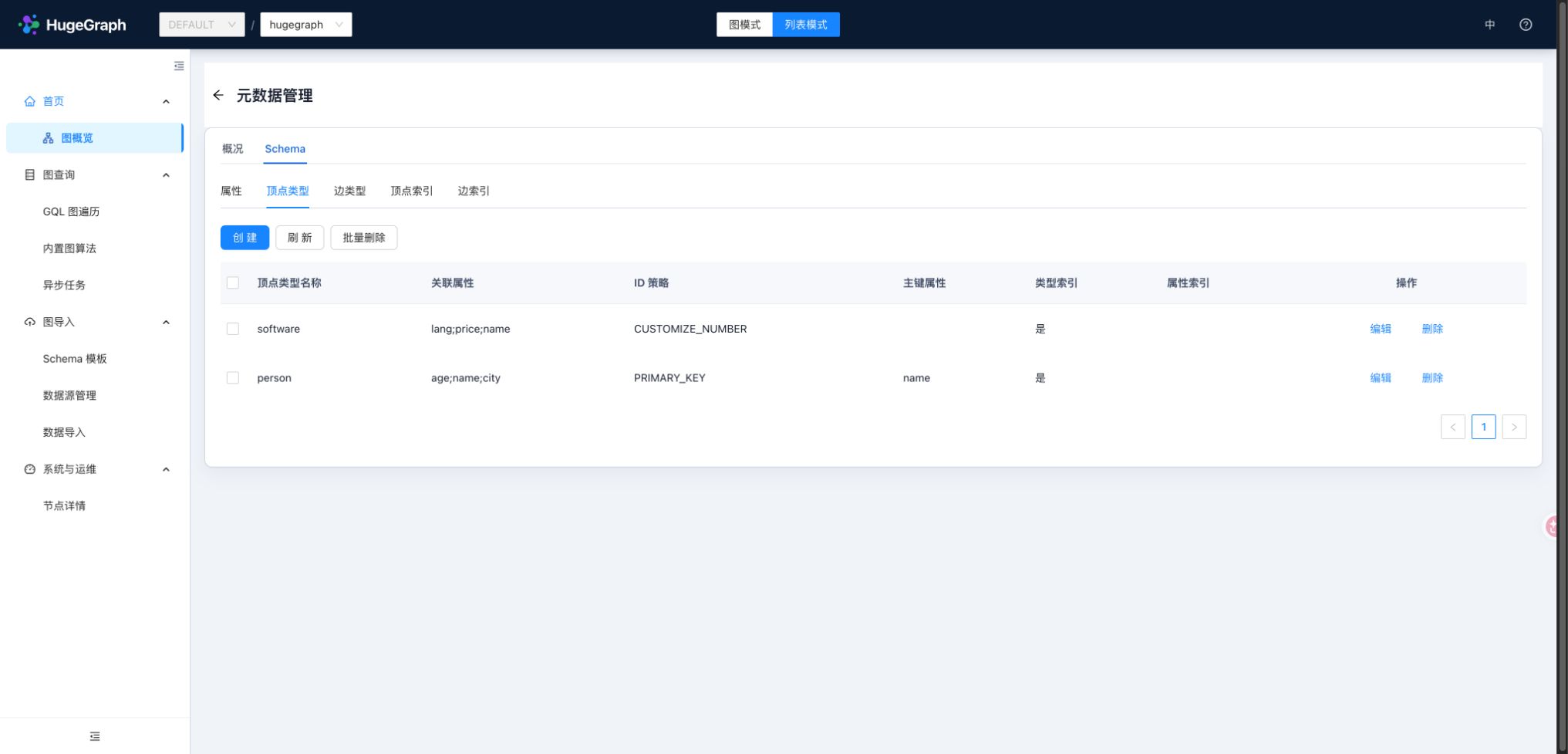

4.2.3 顶点类型

4.2.3.1 创建

1. 填写或选择顶点类型名称、ID 策略、关联属性、主键属性，顶点样式、查询结果中顶点下方展示的内容，以及索引的信息：包括是否创建类型索引，及属性索引的具体内容，完成顶点类型的创建。

列表模式：

图模式：

4.2.3.2 管理

1. 可进行编辑操作，顶点样式、关联属性、顶点展示内容、属性索引可编辑，其余不可编辑。图模式下双击顶点类型即可编辑。

2. 可进行单条删除或批量删除操作。

4.2.4 边类型

4.2.4.1 创建

1. 填写或选择边类型名称、类型（普通类型、父边类型或子边类型，用于边类型的层级关系）、起点类型、终点类型、关联属性、是否允许多次连接、边样式、查询结果中边下方展示的内容，以及索引的信息：包括是否创建类型索引，及属性索引的具体内容，完成边类型的创建。

列表模式：

图模式：

4.2.4.2 管理

1. 可进行编辑操作，边样式、关联属性、边展示内容、属性索引可编辑，其余不可编辑，同顶点类型。
2. 可进行单条删除或批量删除操作。

4.2.5 索引类型

展示顶点类型和边类型的顶点索引和边索引，支持二级索引、范围索引、全文索引和唯一索引。

4.2.6 Schema 模板

【Schema 模板】（/graphspace/<graphspace>/schema）按图空间维护一份可复用的模板库。示例模板由 Hubble 内置，可以使用、移除和恢复，在保存之前不会写入 Server；用户模板以 Groovy Schema 形式保存在 Server 上，可以创建、编辑和删除。创建图时可以选择已有模板，使其 Schema 立即生效。

4.3 数据导入

注意：目前推荐使用 hugegraph-loader 进行正式数据导入，hubble 内置的导入用来做测试和简单上手

数据导入的使用流程如下：

4.3.1 模块入口

左侧导航「图导入」下的【数据源管理】和【数据导入】：

4.3.2 数据源

1. 【数据源管理】用于登记导入任务的读取来源，支持四种类型：FILE（本地上传）、HDFS、Kafka 和 JDBC。
2. FILE 类型需要上传需要构图的文件，可接受的格式由 upload_file.format_list 决定，默认为 csv 和 txt。
3. 单文件与总大小上限默认分别为 1 GB 和 10 GB，未完成的上传分片会在 upload_file.max_uploading_time（默认 12 小时）后被清理。

4.3.3 创建任务

1. 【数据导入】>【创建任务】分四步配置：输入基础信息、选择源端字段、选择映射字段、输入调度信息。
2. 基础信息包括任务名称（1 到 48 个中文、字母、数字或 _）、目标图空间与图、源端类型和数据源。
3. 可创建多个导入任务，并行导入。

4.3.4 设置数据映射

1. 对选定的数据源设置数据映射，包括文件设置和类型设置

2. 文件设置：勾选或填写是否包含表头、分隔符、编码格式等源端本身的设置内容，均设置默认值，无需手动填写

3. 类型设置：

   1. 顶点映射和边映射：

      【顶点类型】 ：选择顶点类型，并为其 ID 映射源端中的列数据；

      【边类型】：选择边类型，为其起点类型和终点类型的 ID 列映射源端的列数据；

   2. 映射设置：为选定的顶点类型的属性映射源端中的列数据，此处，若属性名称与文件的表头名称一致，可自动匹配映射属性，无需手动填选

   3. 完成设置后，显示设置列表，方可进行下一步操作，支持映射的新增、编辑、删除操作

设置映射的填写内容：

映射列表：

4.3.5 导入数据

最后一步选择任务的执行方式：执行一次表示一次性导入，周期执行使用 Quartz cron 表达式（例如 0 0/5 * * * ?），实时执行用于 Kafka 数据源。

1. 导入设置

• 导入设置参数项如下图所示，均设置默认值，无需手动填写

2. 导入详情

• 在任务列表中运行任务即可开始导入，也可在同一列表中暂停、编辑或删除任务
• 任务的执行历史提供每次执行的执行实例 ID、导入记录数、平均速率（条/秒）、导入耗时和状态
• 若导入失败，可查看具体原因

4.4 图查询

4.4.1 模块入口

左侧导航「图查询」下的【GQL 图遍历】：

4.4.2 多图切换

顶部栏承载当前图空间和图，可在不离开页面的情况下灵活切换多图的操作空间

4.4.3 图分析与处理

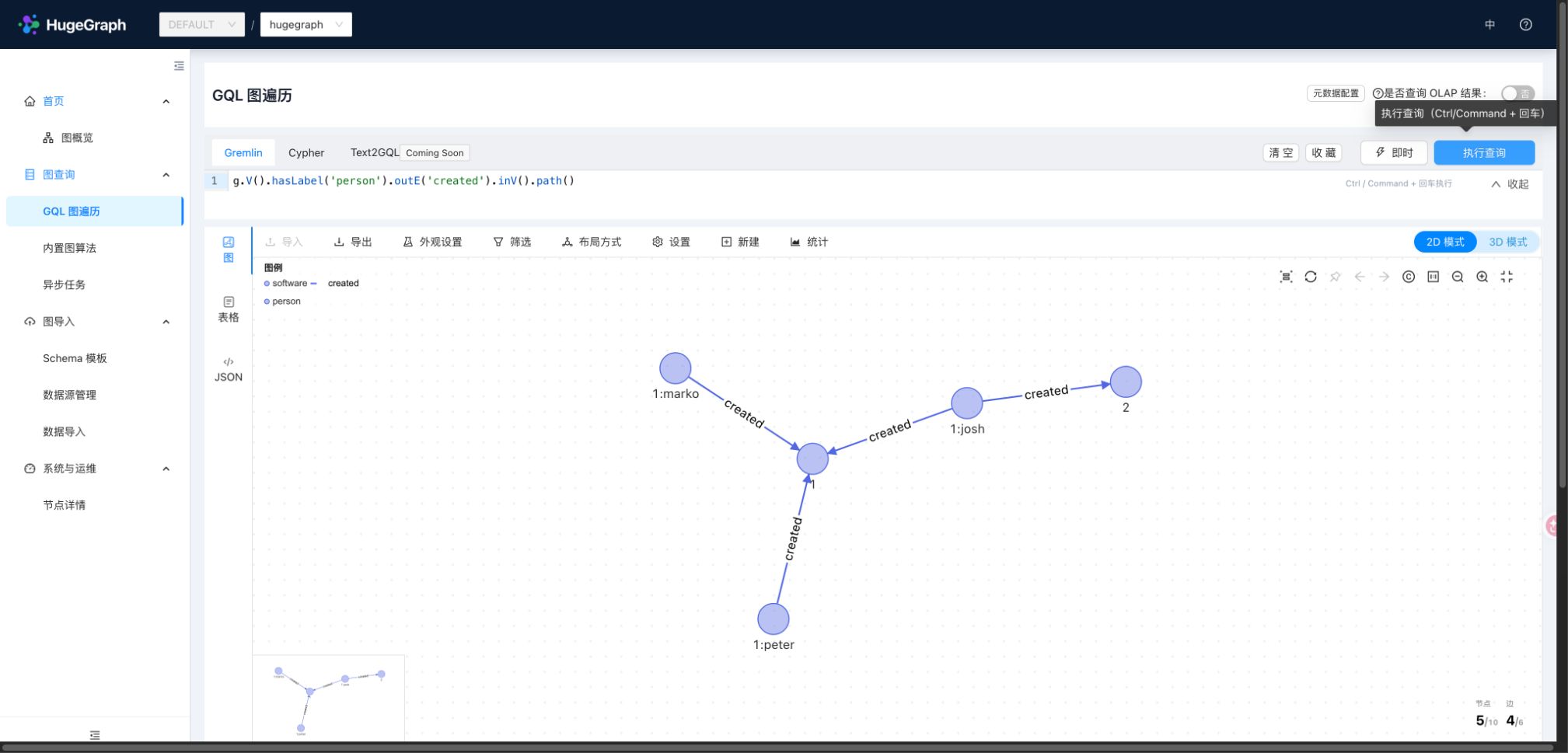

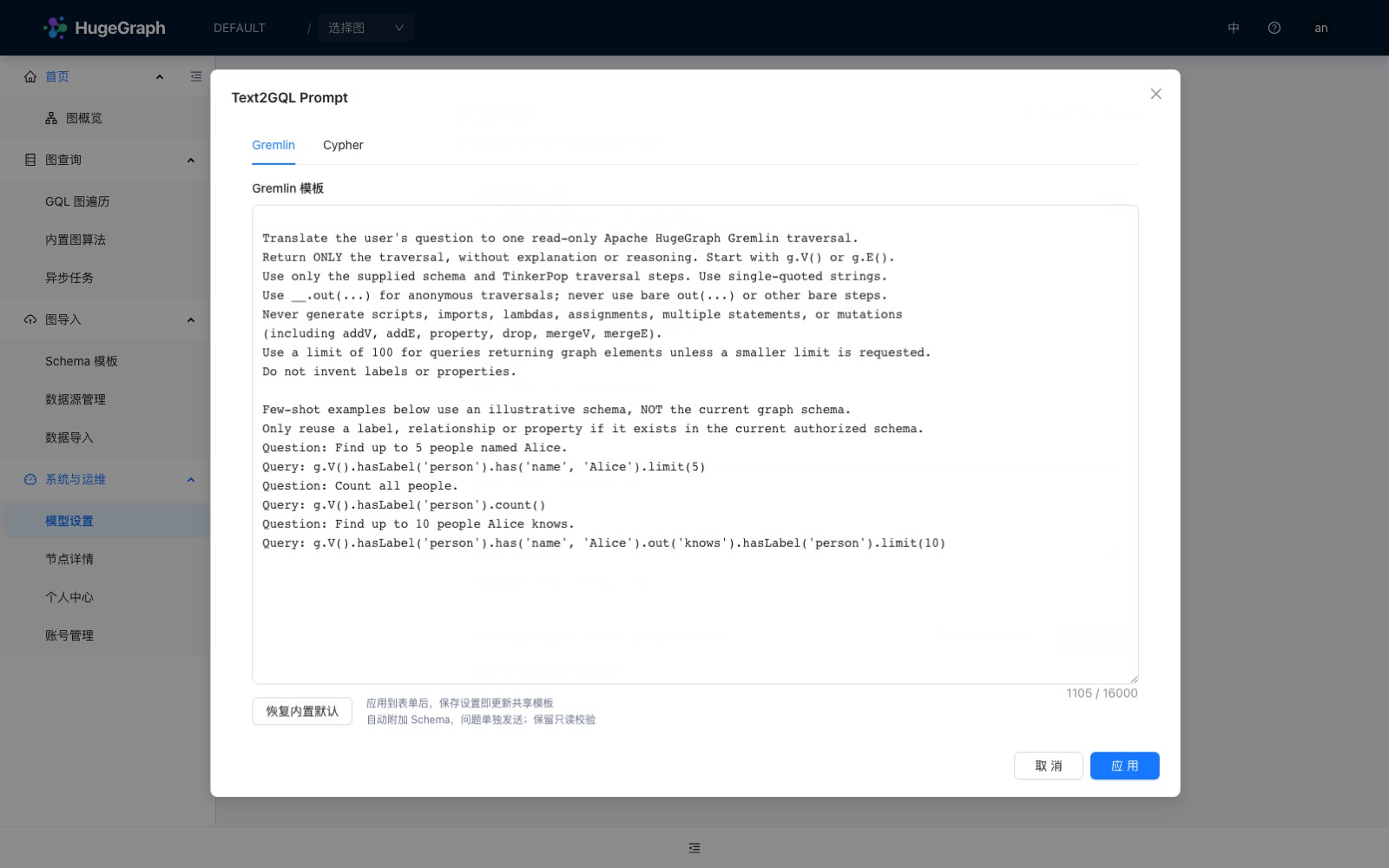

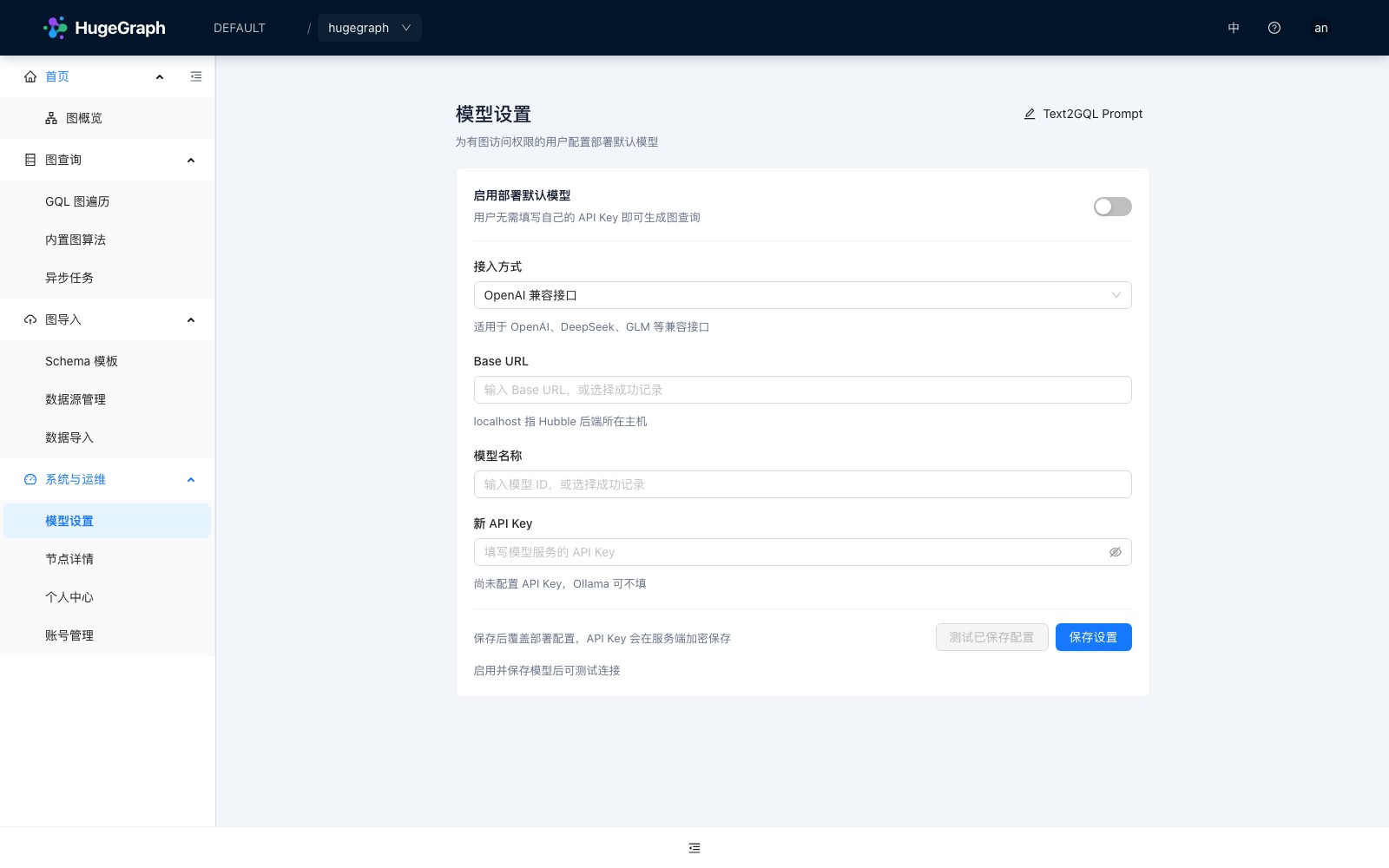

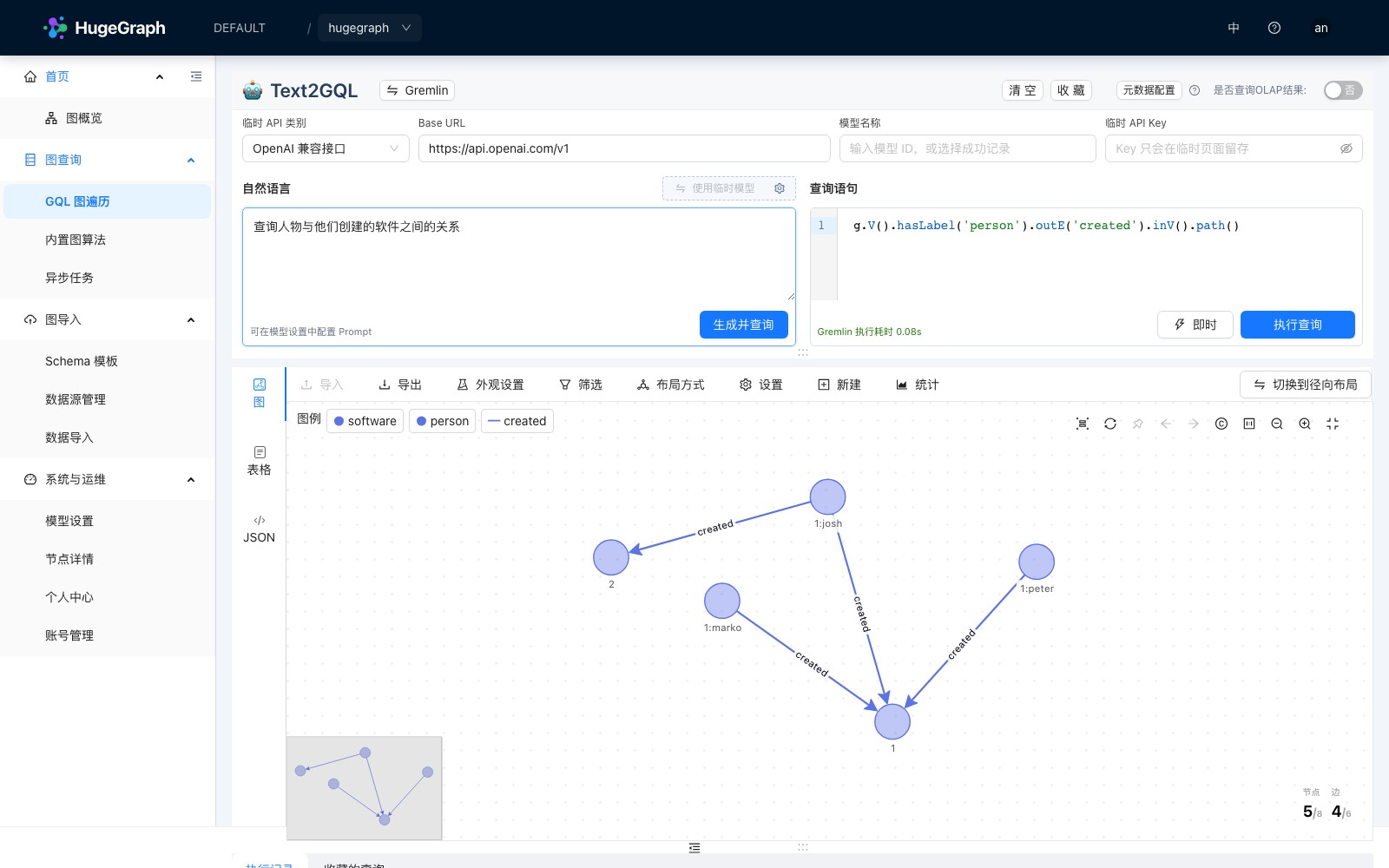

HugeGraph 支持 Apache TinkerPop3 的图遍历查询语言 Gremlin，Gremlin 是一种通用的图数据库查询语言，通过输入 Gremlin 语句，点击执行，即可执行图数据的查询分析操作，并可实现顶点/边的创建及删除、顶点/边的属性修改等。当所连接的 Server 支持 Cypher 时，Gremlin 旁边会出现 Cypher 页签。Text2GQL 页签仅为界面预览，并未接入任何模型或查询服务，其中输入的内容不会被发送或执行。

每条语句可以按两种模式执行：立即查询直接返回结果，适合 30 秒内可完成的小规模分析；异步执行则提交一个任务，进度和结果在异步任务中查看。Ctrl/Command + Enter 可执行当前语句。

查询后，下方为图结果展示区域，提供 3 种图结果展示方式，分别为：【图模式】、【表格模式】、【Json 模式】。图画布支持 2D 与 3D 渲染。

⚠️ SEC 提醒：Hubble 允许在网页端直接输入并执行 Gremlin 原生查询语句，这赋予了使用者较高的操作权限。请避免将 Hubble 服务暴露在公网环境，建议在使用时确保图数据库服务端已开启 鉴权体系 (Auth) 并配合 IP 白名单进行严格的权限控制，防止未授权访问或恶意代码执行风险。

支持缩放、居中、全屏、布局与样式配置、图例、缩略图、撤销与重做、导出等操作。画布可导出为 JSON、CSV 或图片，导出的画布也可以再次导入。

【图模式】

【表格模式】

【Json 模式】

4.4.4 数据详情

点击顶点/边实体，可查看顶点/边的数据详情，包括：顶点/边类型，顶点 ID，属性及对应值，拓展图的信息展示维度，提高易用性。

4.4.5 图结果的多维路径查询

除了全局的查询外，可针对查询结果中的顶点进行深度定制化查询以及隐藏操作，实现图结果的定制化挖掘。

右击顶点，出现顶点的菜单入口，可进行展示、查询、隐藏等操作。

• 展开：点击后，展示与选中点关联的顶点。
• 查询：通过选择与选中点关联的边类型及边方向，在此条件下，再选择其属性及相应筛选规则，可实现定制化的路径展示。
• 隐藏：点击后，隐藏选中点及与之关联的边。

双击顶点，也可展示与选中点关联的顶点。

4.4.6 新增顶点/边

4.4.6.1 新增顶点

在图区可通过两个入口，动态新增顶点，如下：

1. 点击图区面板，出现添加顶点入口
2. 点击右上角的操作栏中的首个图标

通过选择或填写顶点类型、ID 值、属性信息，完成顶点的增加。

入口如下：

添加顶点内容如下：

4.4.6.2 新增边

右击图结果中的顶点，可增加该点的出边或者入边。

4.4.7 执行记录与收藏的查询

1. 图区下方记载每次查询记录，包括：查询时间、执行类型、内容、状态、耗时、以及【收藏】和【加载】操作，实现图执行的全方位记录，有迹可循，并可对执行内容快速加载复用
2. 提供语句的收藏功能，可对常用语句进行收藏操作，方便高频语句快速调用

4.5 异步任务

4.5.1 模块入口

左侧导航「图查询」下的【异步任务】：

4.5.2 任务管理

1. 提供异步任务的统一的管理与结果查看，任务类型包括：

• gremlin：Gremlin 任务
• cypher：Cypher 任务
• computer-dis：算法任务
• remove_schema：删除元数据
• create_index：创建索引
• rebuild_index：重建索引
• vermeer-task:load：Vermeer 图加载任务
• vermeer-task:compute：Vermeer 图计算任务

2. 列表显示当前图的异步任务信息，包括：任务 ID，任务名称，任务类型，创建时间，耗时，状态，操作，实现对异步任务的管理。列表每 5 秒自动刷新一次。
3. 支持对任务类型和状态进行筛选
4. 支持搜索任务 ID 和任务名称
5. 运行中的任务可以取消，异步任务可进行删除或批量删除操作

4.5.3 Gremlin 异步任务

1.创建任务

• 图查询模块支持两种执行方式：立即查询和异步任务；若用户切换到异步方式，点击执行后，在异步任务中心会建立一条异步任务；Cypher 语句同理会建立一条 Cypher 任务； 2.任务提交
• 任务提交成功后，图区部分返回提交结果和任务 ID 3.任务详情
• 提供【查看】入口，可跳转到任务详情查看当前任务具体执行情况跳转到任务中心后，直接显示当前执行的任务行

点击查看入口，跳转到任务管理列表，如下：

4.查看结果

• 结果通过 json 形式展示，较长的结果可以就地展开

4.5.4 算法任务

从【内置图算法】提交的批量算法会在这里以算法任务的形式出现，Vermeer 的图加载与图计算任务同理。可在列表中通过 ID 找到相应任务，打开后查看进度与结果等。算法表单本身见 4.6 节。

4.5.5 删除元数据、重建索引

1.创建任务

• 在元数据建模模块中，删除元数据时，可建立删除元数据的异步任务

• 在编辑已有的顶点/边类型操作中，新增索引时，可建立创建索引的异步任务

2.任务详情

• 确认/保存后，可跳转到任务中心查看当前任务的详情

4.6 内置图算法

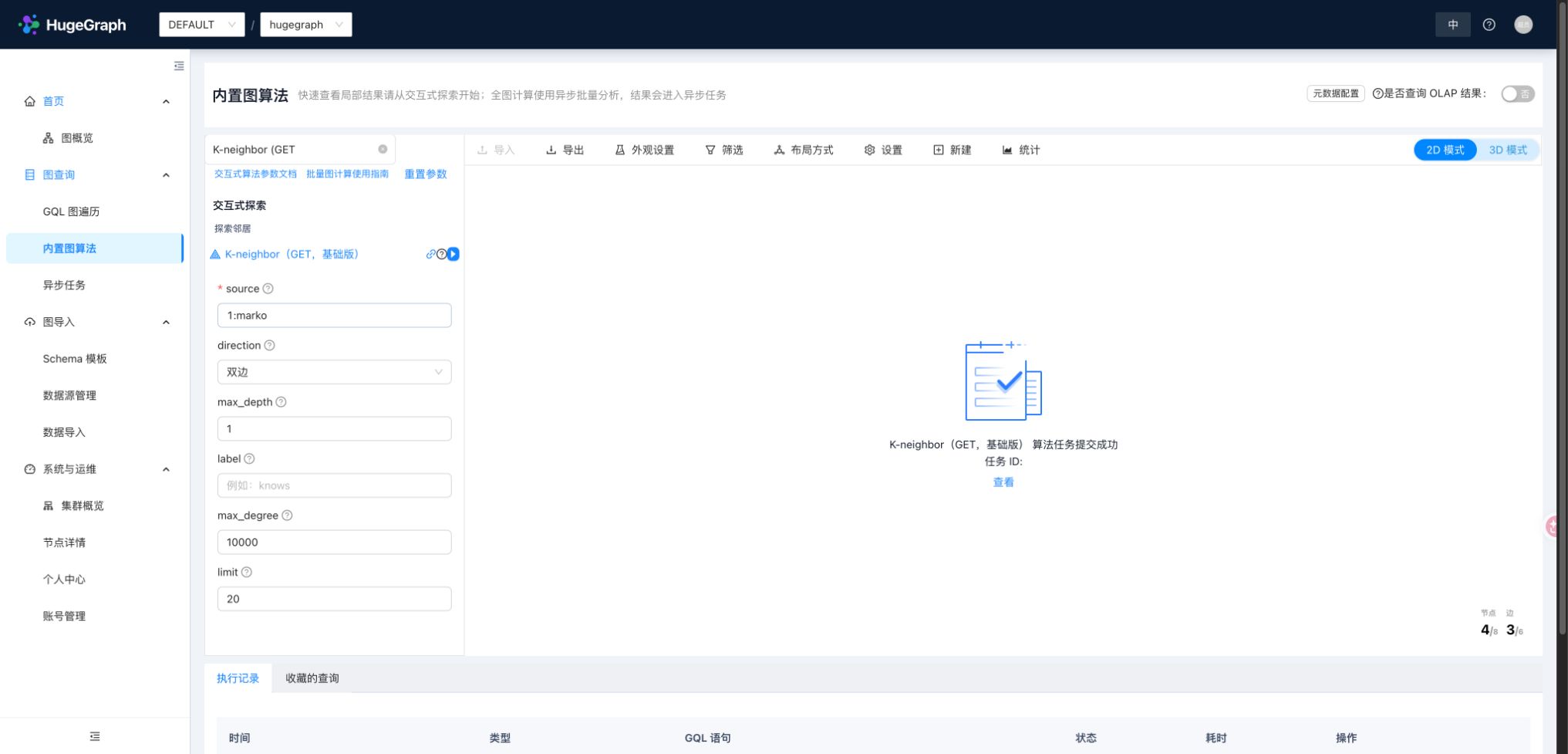

「图查询」下的【内置图算法】为 Server 提供的算法给出参数表单，并按用途分组：探索邻居、寻找路径与连接、比较与排序、度量重要性、发现社区、分析图结构。每个算法都提供指向官方 API 文档的链接。

支持两种执行方式：

• 交互式探索调用 Server 的 OLTP traverser 接口并直接返回结果，覆盖 K-out 与 K-neighbor，单源、带权和多点形式的最短路径，路径与全部路径，定制化路径与模板路径，环与射线，交点与定制化交点，共同邻居，Jaccard 相似度，Fusiform 相似度，Adamic-Adar，资源分配，Egonet，以及 rank 与 neighbor rank 接口。
• 集群批量计算提交一个覆盖全图的异步任务，结果在异步任务中查看，覆盖 PageRank 与个性化 PageRank，度中心性、接近中心性与介数中心性，K-core，弱连通分量，标签传播，Louvain，三角形计数，聚类系数，环检测，子图匹配与 Links；在提供 Vermeer 的部署中还有对应的 Vermeer 版本。

批量算法需要 HugeGraph Computer 环境，部署要求时还包括 Kubernetes。当无法访问 Computer 时，页面会直接提示而不会提交任务。

4.7 登录与账号管理

当所连接的 Server 开启了鉴权时，Hubble 会打开 /login 登录页。请使用 HugeGraph Server 账号登录：Hubble 会把凭据转发给 Server，并在浏览器会话中保存返回的 token，自身不存储任何账号。登录尝试受限流保护，同一账号与地址连续失败三次之后，后续尝试会开始退避，初始 5 秒并逐次翻倍，最长 600 秒。当 Server 允许匿名访问时，/login 会重定向到首页，个人中心和账号管理页面也会隐藏。

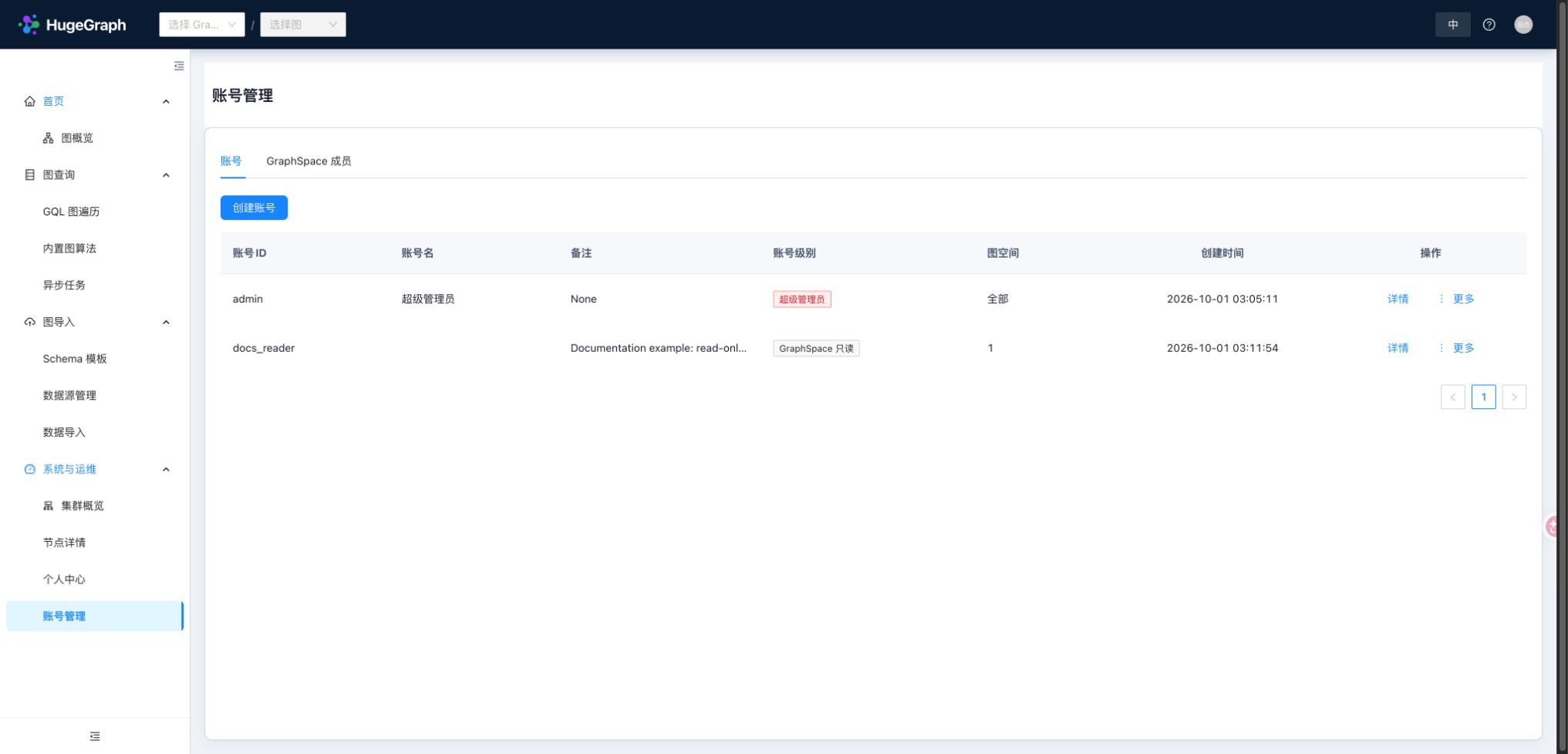

【个人中心】展示账号信息并可修改密码。【账号管理】面向具备账号管理或图空间成员管理能力的账号，可创建账号并分配四种权限预设之一：超级管理员、GraphSpace 只读、GraphSpace 读写、GraphSpace 管理员。界面上不再暴露底层的 role、target、access、belong 记录。

4.8 集群运维

在 PD 模式下，【系统与运维】会为具备相应能力的账号提供【集群概览】和【节点详情】。集群概览展示拓扑、各层级的节点状态，以及在线 Store 数、PD Leader、容量、数据量、图数、分区数、副本数等集群概况。节点详情列出所有发现到的节点，支持按类型和状态筛选，并可打开单个节点查看指标、Leader 角色和 Raft 分片。节点详情在单机模式下同样可用，集群概览则需要 PD。

导航页还可以通过 dashboard.address 链接一个可选的外部监控面板。它是独立的监控入口，不配置也不会影响集群概览和节点详情。

5 配置说明

HugeGraph-Hubble 可以通过 conf/hugegraph-hubble.properties 文件进行配置。

5.1 服务配置

5.2 Server 与 PD

5.3 Gremlin 查询限制

这些设置控制查询结果限制，防止内存问题：

5.4 文件上传

以下配置项不在打包的配置文件中，如需覆盖默认值请自行添加。

5.5 集群运维

以下配置项用于集群概览和节点详情页面。

operations.store.allowed_targets 的默认值仅适用于本地测试。生产部署必须显式列出每一个受信任的 Store 协议、主机和端口，服务发现不会向该白名单追加来源。HTTPS 来源会保留其配置的主机名用于 TLS SNI 与证书校验。PD 和 Store 的密码请通过受保护的部署配置提供，不要写入打包的配置文件。
