使用 Hubble 管理 HStore 分布式集群

连接 HStore 与 PD，理解 Hubble 的图空间、Schema 模板、集群拓扑和节点指标。

本篇补充 HStore + PD 部署与单机 RocksDB 的差异。建模、导入和查询的通用操作见 Hubble 基础与单机指南。内容以 Toolchain master 为准。

主仓库的 docker/docker-compose-hstore.yml 已提供 PD、Store、Server 与 Hubble 的组合。按同目录 Docker README 准备 .env 和生成的 Hubble 本地配置，再从 docker/ 目录启动；不要另维护一份部署 YAML。下文配置用于解释连接差异，不能替代 README 中 PD 凭据及服务就绪的要求。图中使用 Toolchain 1.8.0 构建的 Hubble 与 Server、PD、Store 1.7.0。Hubble 的 /about 当前返回静态值 3.0.0，不能据此判断构建版本；此组合只对应本篇配图的运行环境，latest 标签会变化。不同版本可提供的指标和权限接口有所区别。

连接分布式集群

Hubble 仍通过 Server 的图 API 管理数据。区别在于，分布式模式通过 PD 发现 Server，同时从 PD 和 Store 获取集群信息；Hubble 不直接读写 Store 中的图数据。

使用官方 Compose 时，先按 Docker README 在主仓库的 docker/ 目录准备 .env，再生成它挂载的 Hubble 配置：

set -a
. ./.env
set +a
./set-hubble-pd-password.sh hstore

脚本读取 .env 中已载入的 HG_PD_AUTH_SECRET_KEY，将 PD 运维密码写入宿主机的 docker/conf/hubble/hstore.local.properties。如需调整连接地址或运维配置，编辑这个生成文件，并保留生成的 operations.pd.password，使其与 PD 使用的密钥一致。不要覆盖为跟踪的 .example 模板。Compose 将它只读挂载到容器的 /hubble/conf/hugegraph-hubble.properties，不要进入容器修改。生成文件和 .env 都不应提交；以后重新运行脚本会覆盖生成文件，需要重新应用自定义配置。

在同一 docker/ 目录启动组合，并确认 Server 已注册、Store 已就绪：

docker compose -f docker-compose-hstore.yml up -d --wait

若分别部署服务，参照 PD 部署指南和 HStore 部署指南；源码或二进制包启动的 Hubble 则编辑其 conf/hugegraph-hubble.properties。以下连接项与官方最小拓扑一致，其他部署请使用 Hubble 后端实际可达的地址：

pd.enabled=true
cluster=hg
pd.peers=pd:8686
pd.server=pd:8620

配置	用途	随包配置值
`pd.enabled`	显式启用 PD 模式；此时不使用 `server.direct_url`。	`false`
`cluster`	用于 Server 服务发现的集群名称，应与注册信息一致。	`hg`
`pd.peers`	PD gRPC 地址；多个地址用逗号分隔。	`127.0.0.1:8686`
`pd.server`	集群运维使用的 PD REST 地址，不是 gRPC peer 列表。	`127.0.0.1:8620`

不要把 8686 和 8620 混用，也不要在跨容器连接时保留 127.0.0.1。随包文件显式设置 pd.enabled=false，而该键缺失时 Java 默认值是 true，因此两种部署都应显式设置它。源码或二进制包部署在修改配置后重启 Hubble。Compose 部署在修改或重新生成宿主机配置后，从 docker/ 目录重建 Hubble 容器，使只读挂载重新载入文件（沿用启动时的项目名及所有 -f 参数）：

docker compose -f docker-compose-hstore.yml up -d --force-recreate hubble

页面无需逐图填写 Server 主机和端口。

用图空间组织图与权限

GraphSpace（图空间）将图、Schema 模板和访问权限组织在同一个范围内。例如，分别为业务团队创建 sales 与 research，让各团队只看到并操作自己的图。进入图空间后，图的建模、导入和查询仍沿用基础指南的流程。

创建与调整图空间

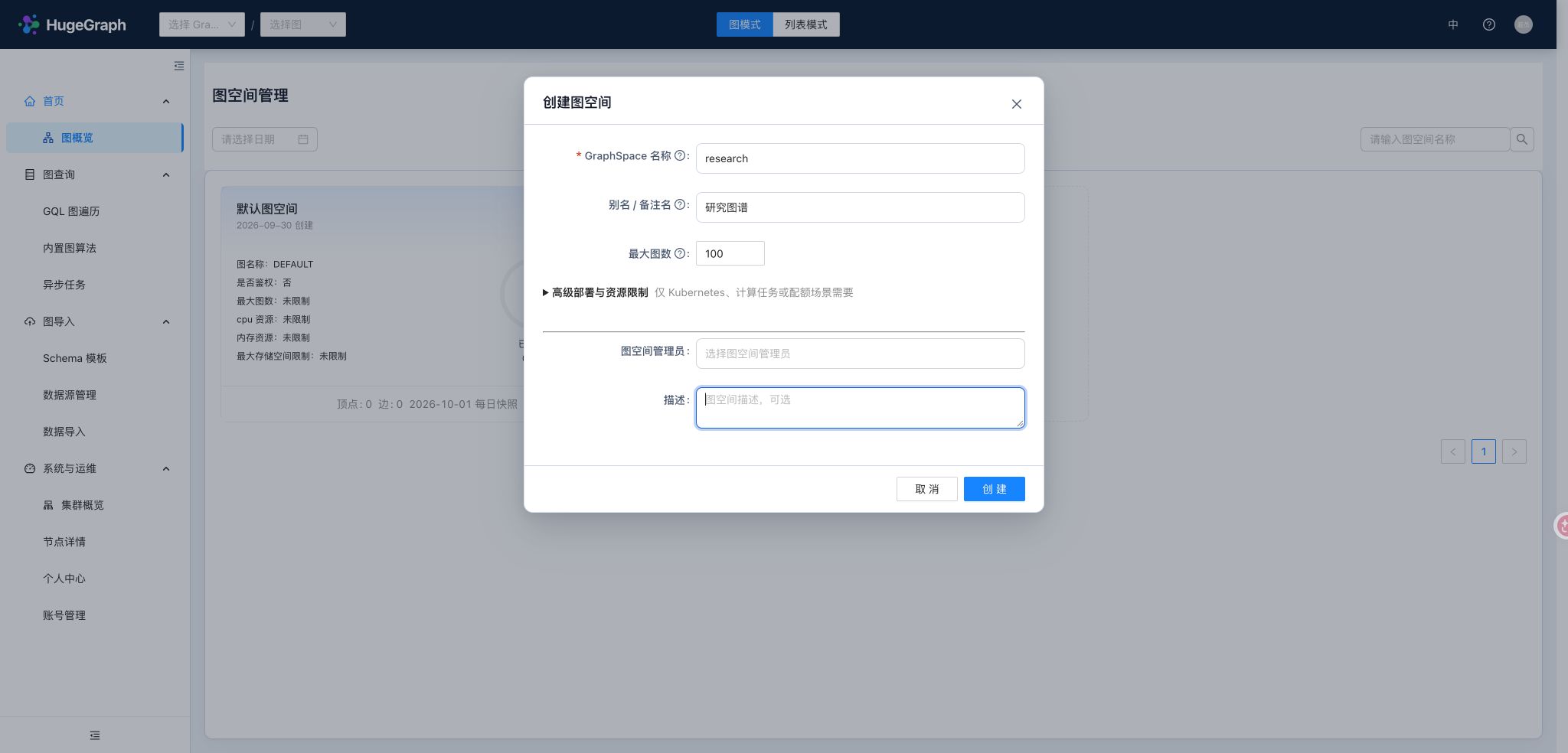

开启 Server 认证时，创建、编辑和删除图空间要求超级管理员权限。创建时先填写全局唯一的 GraphSpace 名称、可选的显示别名及最大图数；例如用 research 作 API 标识，用“研究图谱”作显示名。GraphSpace 名称创建后不可修改，别名和描述可随后调整，别名不参与 URL 或权限匹配。图空间管理员从已有账号中选择。

“高级部署与资源限制”包含图查询/写入服务、异步计算任务的 CPU 与内存上限，以及存储容量限制。这些值用于部署和配额场景，不是当前资源用量，也不代表提交表单后会立即扩容 Docker 容器。默认最大图数为 100；图服务与计算任务分别为 64 核、128 GB，存储上限为 1000000 GB。普通容器试用可先保留默认值；Kubernetes 命名空间、Operator 和算法镜像仅在对应部署或计算场景中填写。

选择图空间后，再进入其中的图。切换空间时应重新确认当前图，尤其是不同空间中存在同名图时。列表只显示账号可访问的空间；看不到预期空间时，先检查成员权限，不要反复新建图。

复用 Schema 模板

用户 Schema 模板仅适用于 PD 模式，按图空间持久化保存 Groovy Schema。当一组业务图需要同样的顶点类型、边类型和索引时，可以先保存模板，再在创建图时选择它，减少重复建模。例如 research 中的用户模板用于该空间后续创建的图；切换到另一个空间后，应重新选择该空间的模板。

用户模板与主篇的内置示例模板不同：内置模板用于快速体验预设模型，用户模板用于保存自己的模型并长期复用。模板本身不等于导入数据；是否加载示例数据是创建图时的另一个选择。开启 Server 认证时，创建用户模板需要所在空间的写权限，更新或删除还要求模板所有者或相应管理权限。匿名模式不进行按用户的权限与模板所有者检查。单机模式不提供用户模板管理。

给用户分配图空间权限

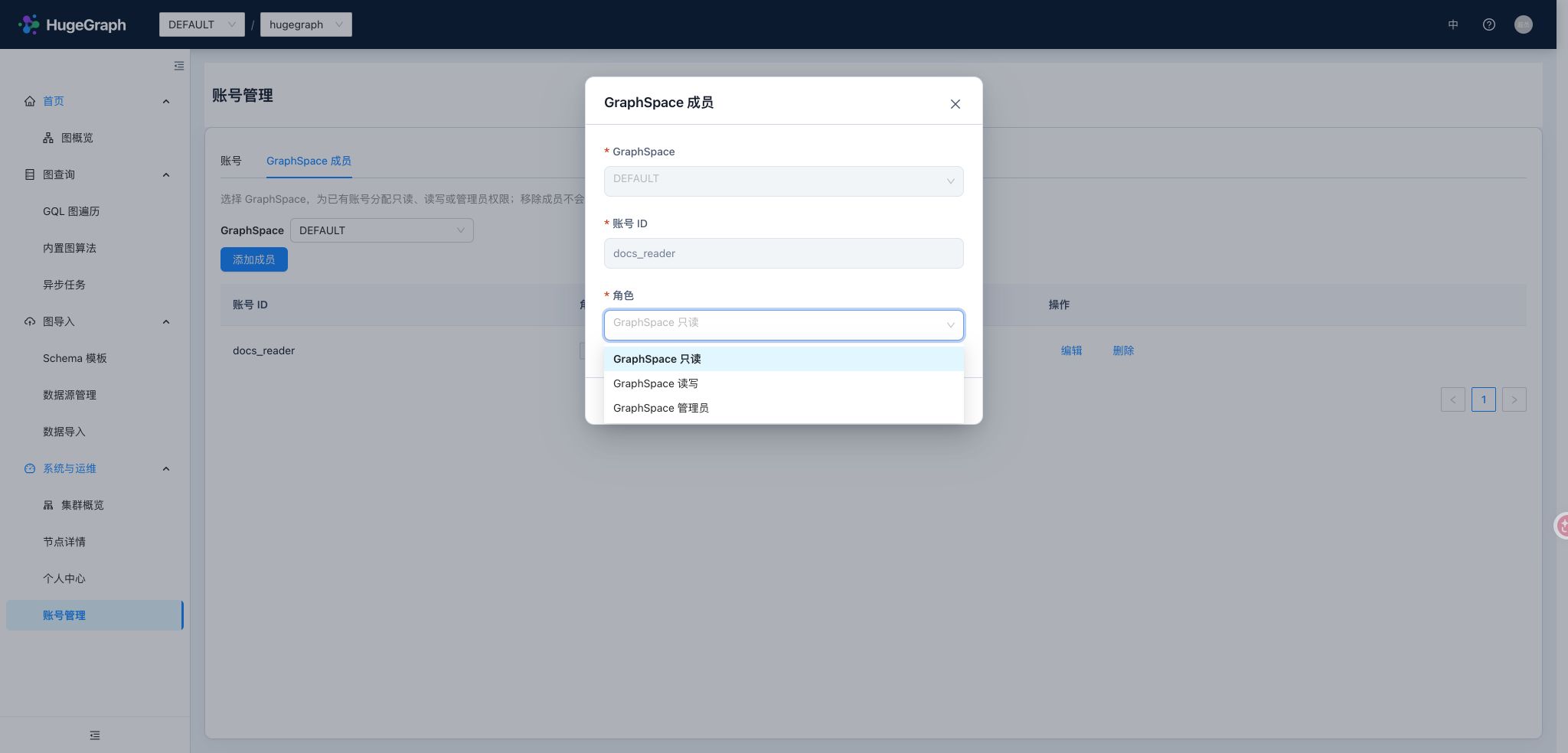

账号创建、登录和个人资料管理见基础指南；分布式模式额外提供“管理 GraphSpace 成员”，在已有账号与指定空间之间分配权限。支持权限预设的 Server 提供以下常用选择：

预设	适用对象	作用范围
GraphSpace 只读	查看、查询图数据的使用者	所选空间。
GraphSpace 读写	建模、导入和维护图数据的使用者	所选空间。
GraphSpace 管理员	管理该空间的成员与图资源的负责人	所选空间，不因此获得创建/编辑图空间或集群运维权限。
超级管理员	管理账号、图空间及集群的运维人员	全局，应按实际职责分配。

同一账号可在不同空间拥有不同权限，例如对 research 读写、对 sales 只读。账号与空间成员分开管理，移除成员不会删除全局账号。创建账号后可以立即继续分配空间权限；调整已有成员时，确认当前空间及预设，保留其他空间仍需要的权限。仅启用 pd.enabled 不会授予权限，旧 Server 的自定义角色也不能直接当作这些预设处理。认证配置见 Server 认证与授权。

从集群概览定位异常

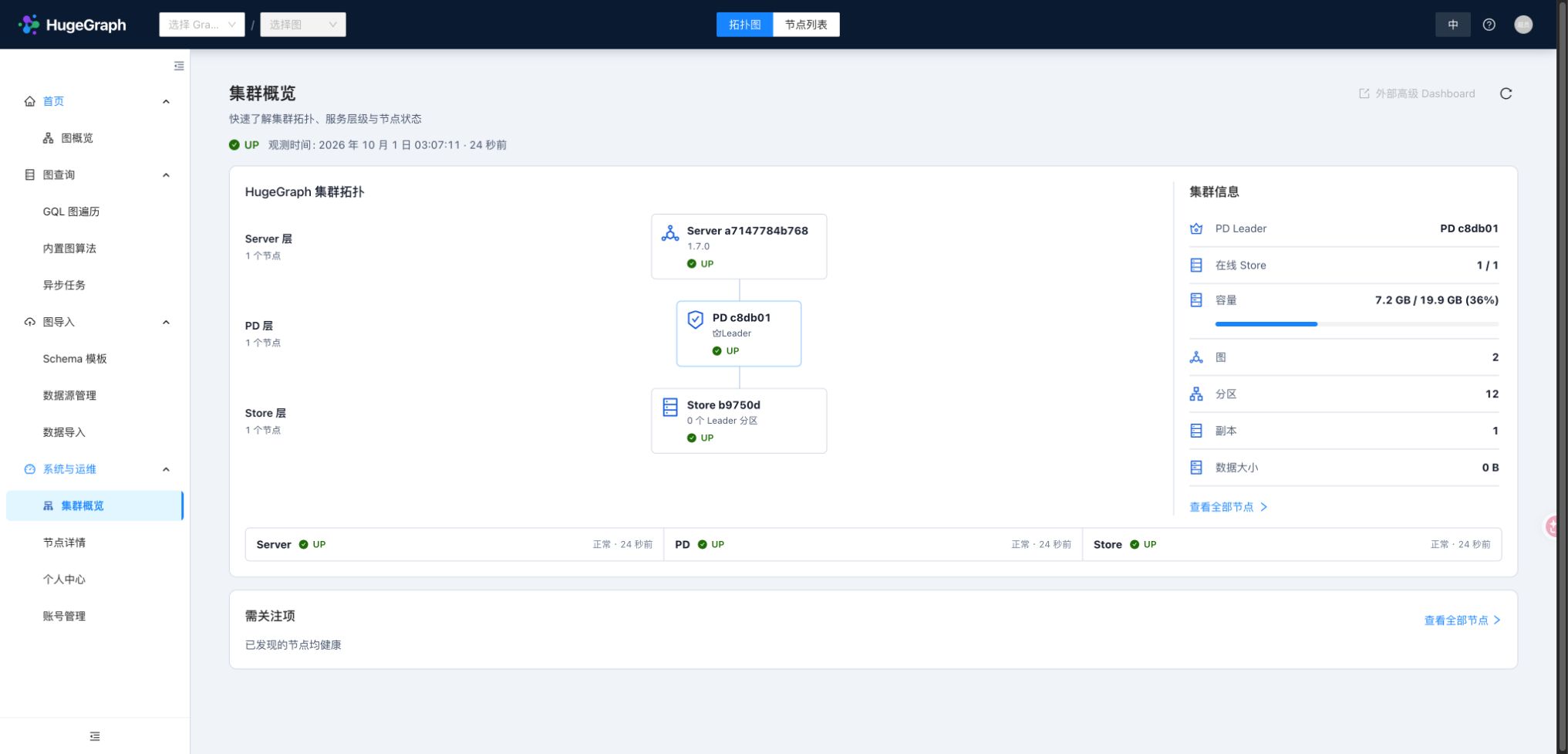

集群概览用一张拓扑展示 Server → PD → Store，可切换节点列表按类型、状态或名称筛选。概览中的 PD Leader、在线 Store 数、图数、分区数、副本数和数据量，帮助判断当前连接的规模及哪些节点需要关注。分区和副本描述数据分布；数据量是采集到的用量，不是图空间配置的存储上限。

先看集群和来源状态，再进入异常节点：UP 表示本次采集的来源正常；DEGRADED 表示集群或部分来源异常； DOWN 表示相应探测未成功。拓扑可用而指标部分缺失时，仍可能正常查询图。页面会区分不支持、不可用、数据过期和采集失败，并显示采集时间；空值不是零，历史值也不等于当前状态。

节点详情读什么

节点	主要关注信息	如何使用
Server	节点可用性、JVM/CPU/内存及后端指标	判断查询与写入入口是否可达，并检查资源压力。
PD	Leader/Follower 角色、状态及上游可提供的运行指标	确认元数据与调度入口；Leader 信息缺失时不推断角色。

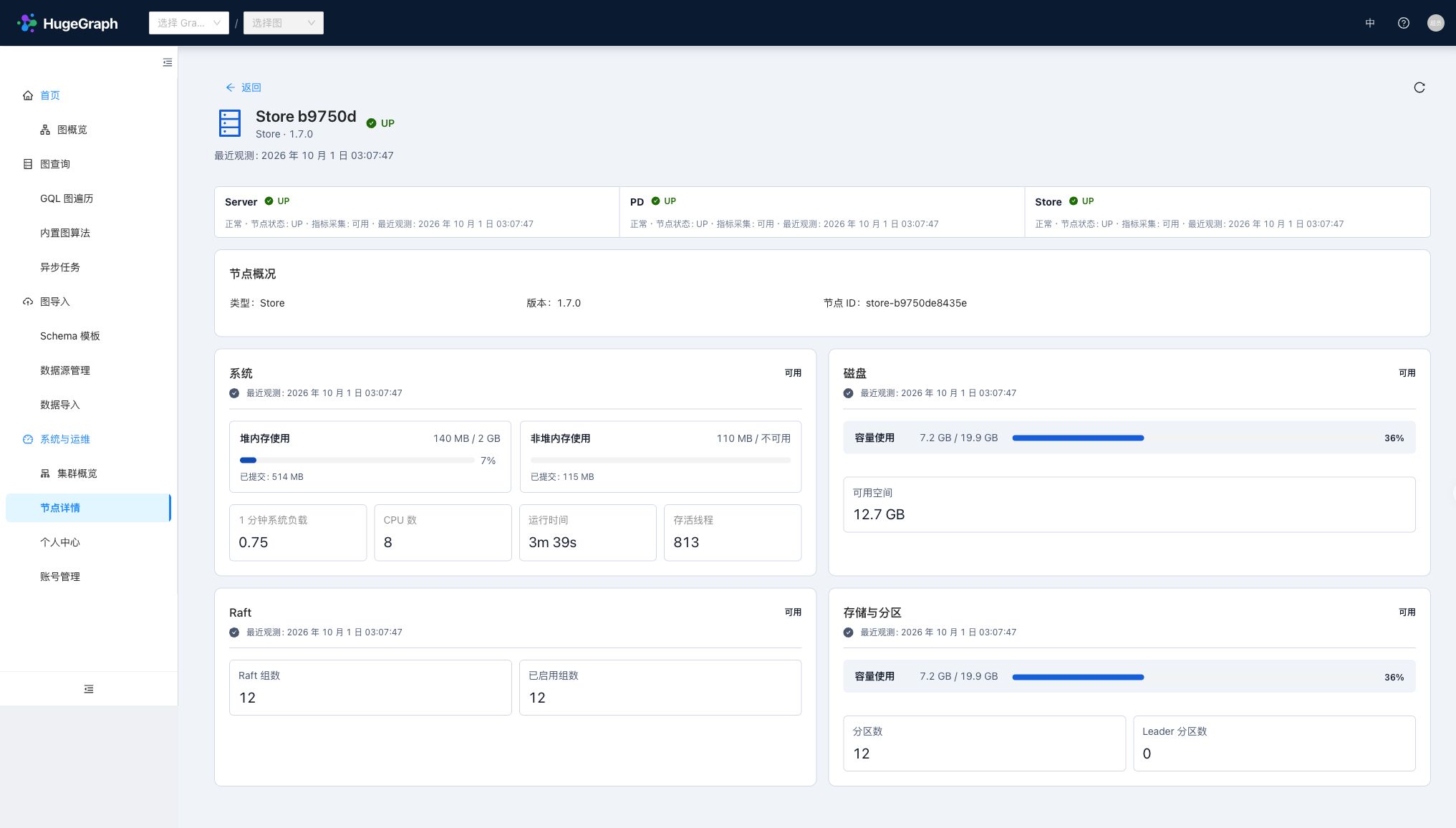

Store	分区数、Leader 分区数、系统/磁盘指标，以及 Raft 组数和启用组数	检查存储节点及副本服务，结合其他节点比较分布。

PD Leader 与 Store 的 Leader 分区不是同一概念：前者协调集群元数据，后者负责相应数据分区的 Raft 组。 Hubble 展示上游提供的观测值，不代替完整的 Raft 副本一致性检查；各版本可用的指标不同。

开启 Server 认证时，集群运维读取要求超级管理员（ADMIN 级别），空间管理员和普通成员不会因此获得集群读取权限。部署时使用容器隔离、可信 HTTPS 入口、Server 认证与网络白名单，避免直接公开 Hubble 和组件端口。

配置运维访问

PD/Store 的运维凭据由 Hubble 后端使用，与浏览器登录 Server 的账号分开。 Compose 部署修改上文生成的宿主机 docker/conf/hubble/hstore.local.properties；其他部署修改 Hubble 包内配置文件。其中 PD 密码由脚本生成并与 .env 中的密钥保持一致，Store 启用认证时再配置对应服务账号。不要把密码写进文档、截图或提交的配置：

配置	随包默认值	设置方式
`operations.pd.username` / `operations.pd.password`	用户名 `hubble`，密码为空	与 PD 运维 REST 认证匹配。
`operations.store.username` / `operations.store.password`	用户名 `hubble`，密码为空	上游 Store REST 启用认证时配置对应服务账号。
`operations.store.allowed_targets`	`[http://127.0.0.1:8520,http://[::1]:8520]`	列出信任的 Store 指标来源。

例如容器中的 Store 上报 store:8520，将白名单配置为：

operations.store.allowed_targets=[http://store:8520]

多节点时列出每个允许访问的来源。每项必须是带显式端口的 http 或 https origin，不能带路径、凭据或通配符，并且应与 PD 返回的 Store 指标目标一致。仅在白名单里添加地址不会建立节点发现信息。

若拓扑可见但指标不完整，依次检查 Hubble 后端到 PD REST 的连通性与认证、PD 返回的 Store REST/指标目标，以及目标是否与白名单一致。概览的部分可用状态表示某些来源尚未成功采集，不等同于所有图 API 都不可用。
